Esferas Transferidoras

Esferas transferidoras são esferas que são montadas dentro de um dispositivo de retenção, suportam carga e podem se movimentar em qualquer direção. A esfera transferidora é normalmente composta por uma esfera maior, suportada por várias outras esferas pequenas, em um desenho que minimiza a fricção, permitindo a movimentação de cargas com um mínimo de esforço.

Elas são normalmente dispostas em sequência/fileiras, formando mesas de esferas transferidoras que são utilizadas no manuseio e transporte de mercadorias. Esses sistemas são muito utilizados, por exemplo, em aeroportos, para movimentar a bagagem, e também na indústria, nos processos produtivos.

Existem vários tipos de esferas transferidoras para as mais diversas aplicações, que variam conforme a carga a ser suportada e a montagem desejada. Além disso, as esferas transferidoras podem ter seus componentes feitos de diferentes materiais (aço cromo, aço inox, plástico, etc).

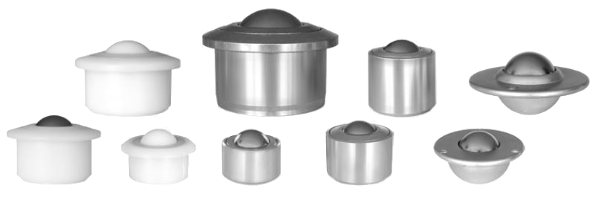

Esferas transferidoras

Características e Vantagens

A principal vantagem no uso de esferas transferidoras é que elas reduzem muito a força necessária para movimentar cargas, além de serem fáceis de montar.

Oferecemos principalmente duas versões de esferas transferidoras:

  • Carcaça em aço usinado:
    • Suportam cargas elevadas
    • Ideais para condições severas - colisões, itens pesados
  • Carcaça em aço prensado:
    • Ideais para aplicações de carga baixa.
    • Combinam boa velocidade e capacidade de carga - a um custo reduzido

As esferas transferidoras também podem ser fabricadas com um sistema de vedação para manter a esfera maior limpa enquanto opera, evitando que impurezas entrem em contato com as esferas menores de dentro. Também há furos na parte inferior para drenar as impurezas, líquidos, etc.

Normalmente as esferas transferidoras já são pré-lubrificadas para preservá-las enquanto não forem utilizadas.

Dependendo da aplicação na qual serão utilizadas pode-se fabricar cada parte da esfera transferidora com outros materiais (aço cromo, aço inox, plástico, …)


Dados técnicos

A temperatura de operação fica entre -20°C até +100°C (+70°C para uso contínuo, +100°C para uso intermitente). Nessas temperaturas as esferas transferidoras funcionam corretamente.

Para altas temperaturas recomenda-se utilizar esferas transferidoras com todos seus componentes feitos em aço inox, sem o sistema de vedação. Com o aumento da temperatura a capacidade de carga diminui. Já as esferas transferidoras feitas com componentes em plástico devem operar à temperatura ambiente.

O coeficiente de fricção da esfera transferidora comum é:

Carga Pesada Carga Média Carga Leve
Coeficiente de fricção (expresso em % da massa transportada) 0,5% 2% 3%

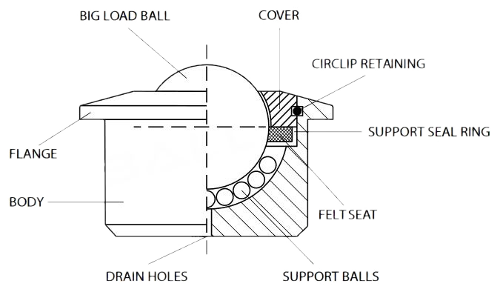

Esfera transferidora - desenho

Colocação e orientação

Normalmente, para se obter a carga efetiva em cada esfera transferidora, divide-se a carga/peso da operação por três. O resultado fornece a carga máxima que cada esfera transferidora deve sustentar.

O plano no qual se posicionam as esferas deve ser suficiente rígido e alinhado para garantir que todas as esferas apoiem igualmente a carga. Do mesmo modo, a superfície da carga deve ser suficientemente rígida para ser sustentada pelas esferas, sem danificar a superfície do plano. É sempre necessário considerar uma margem de segurança nos cálculos.

Para determinar a distância entre as esferas é necessário dividir o menor lado da carga por 3,5. Por exemplo, para uma placa de 700x1000mm a distância entre as esferas transferidoras será de 200mm (700:3,5). Essa distância garante que haja esferas suficientes para sustentar a carga.

As esferas transferidoras são normalmente posicionadas das seguintes maneiras:

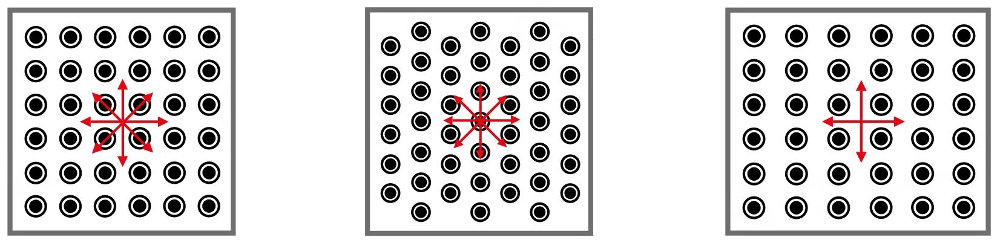

Posicionamento de esferas transferidoras

Nossas Linhas

Trabalhamos para expandir a variedade de itens à disposição do cliente. Atualmente temos em estoque as seguintes linhas de esferas transferidoras:

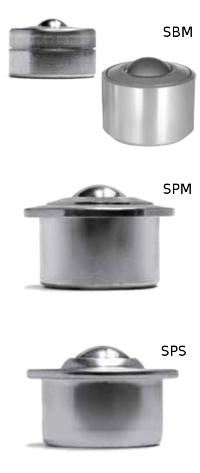

Esfera Transferidora - Tipos
  • SBM - Carga pesada sem flange
    • SBM 8 B
    • SBM 12 B
  • SPM - Carga pesada com flange
    • SPM 12 B
    • SPM 15 BFL (c/ rosca)
    • SPM 22 B
    • SPM 25 B
    • SPM 30 B
    • SPM 60 B
    • SPM 76 A
  • SPS - Carga Leve
    • SPS 12 B
    • SPS 15 B / BD / C
    • SPS 22 B / BD / C / SS
    • SPS 30 B / BD / C
    • SPS 45 B

Atualizado em: 13/01/2017

A: corpo de aço e esferas de aço cromo

B: corpo de aço galvanizado e esferas de aço cromo

C: corpo de aço galvanizado e esferas de aço inox 420C

SS: 100% em inox 420C

BD: esfera principal de plástico, outros componentes em aço cromo

Catálogo completo: Esferas Transferidoras - RGP


Conforme a necessidade do cliente, podemos cotar a fabricação/importação de outras esferas transferidoras (diferentes tamanhos/materiais)

Para cotações/dúvidas/compras, entre em contato conosco!
Tel: (11) 3648-8888
Email: contato@cyhrolamentos.com.br


Aplicações

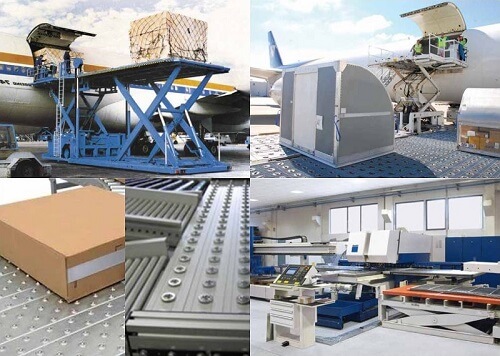

Aplicações das esferas transferidoras

Esferas transferidoras são utilizadas em inúmeras aplicações. As mais comuns são:

  • Transporte de carga para aeronaves
  • Máquinas para trabalho com folhas de aço
  • Prensa hidráulica
  • Mesa de esferas transferidoras
  • Plataformas e equipamento de elevação
  • Esteiras de transporte
  • Entre outros

Sobre a Marca

Logo RGP

Fundada em 1973, em Milão, Itália, a RGP International srl. é uma das principais fabricantes mundiais de esferas de precisão, roletes e esferas transferidoras. Instalada em uma sede 10.000 m², a RGP é uma empresa certificada ISO 9001:2008, ISO 14001:2004 e ISO 10014:2007.

As esferas transferidoras da RGP são intercambiáveis com Alwayse e Bosch Rexroth (STAR). Além disso, o departamento técnico da RGP está à disposição para quaisquer dúvidas e está apto a fabricar tipos especiais de esferas transferidoras, sob demanda.
