Desenho rolamento híbrido

Rolamentos Híbridos

Os rolamentos híbridos possuem elementos rolantes (esferas/roletes) feitos de cerâmica e os anéis e gaiolas feitos de aço. O aço utilizado pode ser cromo ou inox, e a cerâmica utilizada é o nitreto de silício (Si3N4).

Os benefícios dos rolamentos híbridos são provenientes das características superiores da cerâmica em relação ao aço. Tal como maior dureza, menor peso, maior precisão e maior resistência à corrosão.

O rolamento híbrido consegue usufruir dos benefícios da cerâmica a um custo menor do que um rolamento totalmente feito em cerâmica. No entanto, deve-se analisar caso a caso para verificar qual seria o rolamento ideal: híbrido ou 100% em cerâmica.


Características e Vantagens

Os rolamentos híbridos podem ser utilizados quando é necessário um isolamento elétrico entre o eixo e o alojamento, como ocorre em motores ou geradores. Além disso, apresentam outras características superiores aos rolamentos de aço cromo. Algumas das principais características dos rolamentos híbridos são:

  • Excelente isolamento elétrico
  • Mais leve
  • Maior vida útil
  • Menor coeficiente de fricção
  • Maior velocidade de operação

Levando-se em conta essas características e também o custo desses rolamentos (elevado, em relação aos de aço), pode-se então escolher a melhor solução para cada aplicação.

Isolamento elétrico: Como a cerâmica não conduz eletricidade o rolamento híbrido proporciona o isolamento elétrico entre o eixo e o alojamento.

Peso: A cerâmica possui menor densidade que o aço. Assim, as esferas de cerâmica colaboram para reduzir o peso total do rolamento.

Coeficiente de fricção: Devido às características dos materiais (menor afinidade entre eles), o coeficiente de fricção entre aço/cerâmica é menor que o coeficiente entre aço/aço. O que resulta, também, em uma menor necessidade de lubrificação.

Velocidade de operação: A menor fricção entre os elementos resulta em menos perdas de energia, permitindo que o rolamento alcance velocidades superiores.

Vida útil: As características da cerâmica permitem que o rolamento tenha uma maior vida útil - ele sofre menos desgaste, opera à uma temperatura mais baixa (para a mesma rotação), evita falhas elétricas, entre outras vantagens.


Dados técnicos

Propriedade Si3N4 (esferas) AISI 440 C
Dureza 75~80 HRC ≥58 HRC
Temperatura máxima 1070 °C 230 °C
Composição Si3N4: 88% / Al2O3: 4% / Y2O3: 4% / Outros: 4% C: 0.95~1.2 / Si: ≤1.1 / Mn: ≤1.0 / P: ≤0.04 / S: ≤0.03 / Cr: 16.0~18.0 / Mo: ≤0.75

Nossas Linhas

Nossa estoque conta com mais de 60 modelos de rolamentos híbridos em estoque. Muitos outros estão disponíveis sob cotação para importação imediata.

Segue abaixo alguns de nossos rolamentos em estoque:

  • Linha 6000:
    • 6000 2RS CB
    • 6001 2RS CB
    • S 6000 2RS/ZZ CB
    • S 6001 2RS/ZZ CB
    • S 6002 2RS/ZZ CB
    • S 6003 2RS/ZZ CB
    • S 6004 2RS/ZZ CB
    • S 6005 2RS CB
  • Linha 6200:
    • S 6200 ZZ CB
    • S 6201 ZZ CB
    • S 6202 ZZ CB
    • S 6203 ZZ CB
    • S 6204 2RS/ZZ CB
    • S 6205 2RS/ZZ CB
    • S 6206 ZZ CB
  • Linha miniatura (vedações 2RS/ZZ):
    • S 608 / 623 / 625 / 627 CB
    • S 682 / 683/ 684 / 686 / 693 / 694 CB
    • SF 683 / 692 / 694 CB
    • SMR 83 / 104 / 106 / 115 / 148 CB
    • SR 8 / 144 / 188 CB
  • Série estreita (vedações 2RS/ZZ):
    • 61901 / 61903 CB
    • S 61700 CB
    • S 61800 / 61801 / 61802 / 61804 / 61805 / 61806 / 61812 CB
    • S 61900 / 61901 / 61902 / 61903 CB
    • S 63800 CB

* A maioria de nossos rolamentos híbridos é fabricada em aço inox (prefixo “S”) com esferas de nitreto de silício (Si3N4).

** CB: Ceramic Ball = Esfera de cerâmica

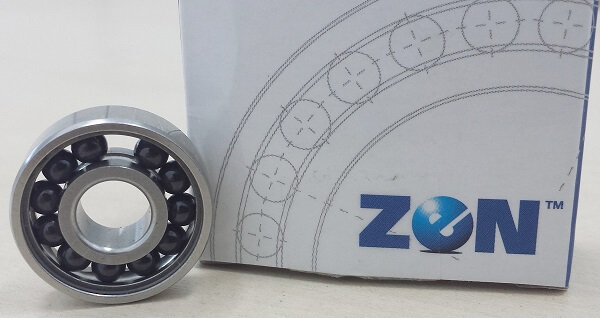

Rolamento Híbrido - S 608

Conforme a necessidade do cliente, podemos cotar a fabricação/importação de outros rolamentos híbridos.

Para cotações/dúvidas/compras, entre em contato conosco!
Tel: (11) 3648-8888
Email: contato@cyhrolamentos.com.br


Aplicações

Os rolamentos híbridos vem ganhando popularidade nos últimos anos. Na indústria eólica, por exemplo, onde o acesso para manutenção é difícil e em condições especialmente complicadas, os rolamentos híbridos são muito vantajosos ao aumentarem o intervalo entre manutenção e diminuírem a frequência de falhas.

Além disso, graças às suas propriedades não magnéticas, o rolamento híbrido pode ser utilizado em aplicações elétricas.

Assim, algumas das indústrias que utilizam rolamentos híbridos são:

  • Alimentícia
  • Médica
  • Aeronáutica
  • Eólica
  • Entre outros

Logo ZEN

Sobre a Marca

Presente há mais de 40 anos no ramo de rolamentos, o Grupo ZEN, sediado em Düsseldorf, Alemanha, é uma empresa certificada ISO 9001:2000 e todos seus rolamentos são produzidos de acordo com os mais rígidos padrões alemães, atendendo à norma alemã DIN, garantindo assim sua máxima qualidade e eficiência.

O Grupo ZEN investe constantemente em soluções inovadoras para seus clientes. Atualmente conta com várias linhas de rolamentos de cerâmica e híbridos em seu catálogo padrão. Além desses, seu departamento técnico também pode oferecer soluções de fabricação personalizadas.
