Montagem de Rolamentos

Rolamentos são itens de precisão que devem ser armazenados, manuseados e montados com cuidado e atenção. Pequenos erros no manuseio podem reduzir a precisão da máquina e provocar falhas prematuras.

Há diversas técnicas de montagem, desde uma montagem totalmente manual, montagens hidráulicas, ou até por expansão/resfriamento térmico.

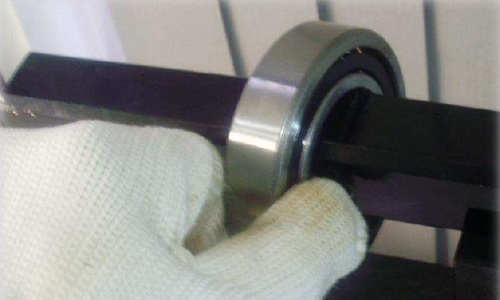

Montagem de rolamentos através do aquecimento do anel interno.

Recomendações Gerais

Já na armazenagem dos rolamentos é necessário certos cuidados:

  • As peças devem ficar em locais secos, limpos e arejados, nunca expostas à umidade
  • Devem ficar em lugares seguros, de fácil manuseio para evitar possíveis quedas e impactos

Em relação a montagem, é importante verificar:

  • Se todo o procedimento já está definido e se as ferramentas estão preparadas
  • Se todos os componentes estão dentro das dimensões e tolerâncias - eixos e rolamentos
  • Se o ambiente e equipamentos estão limpos e secos
  • Se o lubrificante adequado está disponível

O rolamento deve ficar em sua embalagem até o momento da montagem.

Encaixe por expansão térmica

Aquecedor por indução da marca NACHI, para a montagem de rolamentos

Neste método de montagem, também chamado de ajuste por contração, o rolamento é aquecido até que o diâmetro do furo fique maior que o diâmetro do eixo. Assim o rolamento é facilmente deslizado pelo eixo, até a posição desejada. Com o resfriamento da peça, o rolamento fixa-se firmemente no eixo.

Este método pode ser o mais adequado para rolamentos de grande porte.

O aquecimento do rolamento deve ser realizado com o equipamento adequado - pode-se utilizar um tanque de aquecimento ou um aquecedor por indução. Jamais se deve esquentar o rolamento com fogo.

A temperatura do rolamento deve ser controlada com precisão e não deve ultrapassar os 120 °C, para não modificar as características do aço e/ou de seus componentes internos

A CYH Rolamentos oferece o aquecedor por indução N-Warmer, da NACHI.

Encaixe por pressão

Kit de montagem por pressão

Neste método, também chamado de montagem com prensa ou martelo anti-ricochete, o rolamento é empurrado através dos esforços sobre o anel.

Deve-se tomar muito cuidado para que as forças sejam corretamente aplicadas, evitando danos aos componentes do rolamento.

Diversos fabricantes oferecem kits de ferramentas de montagem, normalmente compostos por um martelo, anéis de tamanhos variados e buchas de impacto. O tamanho do rolamento e tipo de instalação definem qual o conjunto anel/bucha ideal.

Este método de montagem tem um baixo custo e não necessita de energia elétrica.

A CYH Rolamentos oferece o Kit de montagem com 36 anéis.

Bucha de fixação

Para rolamentos de furos cônicos utiliza-se normalmente a montagem com o auxílio de buchas de aperto ou buchas de desmontagem.

O uso de uma bucha de fixação permite a montagem do rolamentos em qualquer posição axial no eixo, mas é preciso prestar atenção para garantir que o rolamento estará posicionado no local correto.

Primeiro é montado o rolamento que ficará parado (posição fixa). Marca-se a posição do rolamento do lado livre, que depois é montado com o auxílio de uma bucha de fixação.

Possíveis falhas

Uma montagem inadequada pode causar:

Falha Causa Solução
Fissuras Pequenas Oscilações na aplicação Aplicar pré-carga
Fadiga e tensões superficiais Fixação incorreta Corrigir tolerâncias e encaixes
Ruído constante Marcas na pista de rolagem Verificar método de montagem
Ruído metálico Mal encaixe Verificar tolerâncias dos componentes
Desgaste irregular na pista Muito impacto na montagem ou mal uso Montar adequadamente
Fratura imediatamente após montagem Montagem incorreta dos rolamentos Verificar método de montagem
capa das informações técnicas da ZEN.biz

Para outras recomendações de manuseio e montagem, além das causas de falha mais comuns e seus sintomas verifique os links abaixo:
