Rolamentos Bipartidos BOWMAN

O rolamento bipartido de rolos foi inventado no início do século 20 e, desde então, é reconhecido pela habilidade em aumentar a eficiência ao reduzir o tempo de máquina parada, resultando no aumento da produtividade. O rolamento bipartido é reconhecido pela redução do tempo de instalação, inspeção e manutenção nos clientes finais e, ao mesmo tempo, proporciona um projeto simples para fabricantes de equipamentos.

Os rolamentos bipartidos de rolos são essenciais para locais com acesso limitado e também elimina a necessidade de remover equipamentos auxiliares na hora da instalação ou substituição.

O design do rolamento bipartido de rolos se manteve inalterado por praticamente um século... até agora!

O Grupo BOWMAN desenvolveu um rolamento bipartido de rolos, com capacidade de carga radial e axial aumentada, com um design inovador que incorpora separadamente elementos radiais e axiais.

Rolamento bipartido com vista expandida na horizontal

Vantagens

O rolamento bipartido de rolos foi atualizado para o mundo moderno, estendendo sua capacidade operacional para aplicações de carga axial elevada, que não são suportadas pelos rolamentos bipartidos existentes.

A BOWMAN projeta e fabrica seus rolamentos no Reino Unido, com preços atraentes, além de outras vantagens competitivas em relação aos rolamentos bipartidos existentes.

O objetivo da BOWMAN era projetar um rolamento com:

  • A mais alta capacidade axial e radial (estática e dinâmica), comparado a qualquer outro tipo de rolamento existente no mercado – ao utilizar novas tecnologias e redesenhar o rolamento bipartido convencional
  • > 70% de aumento da capacidade axial > 1000% de aumento da capacidade axial
  • Mancais de alta resistência, para suportar as cargas aumentadas
  • Instalação e manutenção simplificada
  • Cartucho intercambiável com o mancal de outros fabricantes. Ex: COOPER

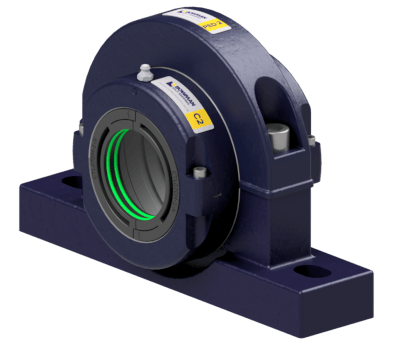

Mancal Bowman

O rolamento bipartido de rolos BOWMAN é totalmente intercambiável com rolamento bipartido de rolos COOPER.


Tipos

Os rolamentos bipartidos de rolos da Bowman podem ser utilizados em dois modos diferentes: "livre" ou "fixo". É possível transformar o rolamento "livre" para um "fixo" adicionando um rolamento axial bipartido dentro do mancal.

Com o rolamento "fixo", o conjunto é capaz de suportar altas cargas axiais em qualquer sentido, sem perder a performance nas cargas radiais - o que não acontece quando se utiliza rolamentos de esferas ou rolamentos de rolos cônicos. Ou seja, na montagem "fixa" há um rolamento responsável pelas cargas radiais e outro responsável pelas cargas axiais.

Rolamento "Livre"

Em ambas montagens os rolamentos compartilham os elementos do rolamento radial (anéis, gaiola, rolos) e o anel externo. Esse anel externo acomoda a expansão térmica axial nos rolamentos livres.

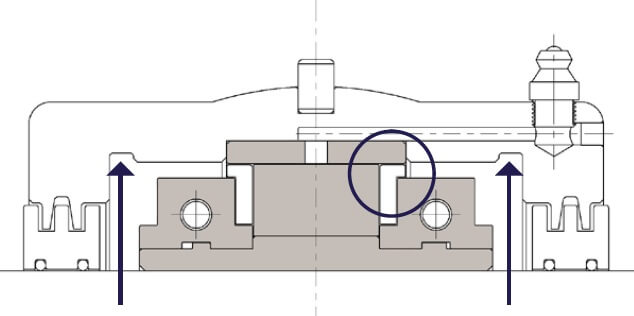

Rolamento bipartido livro - Desenho esquemático

Setas indicam a usinagem no alojamento interno. O círculo indica a pista externa existente em ambas montagens


Rolamento "Fixo"

Os rolamentos livres podem ser convertidos em fixos adicionando os componentes de um rolamento axial (gaiola, rolos, pistas) entre o rolamento livre e a usinagem do mancal.

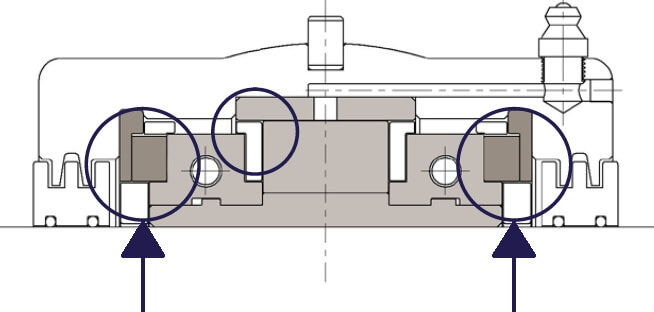

Rolamento bipartido fixo - Desenho esquemático

Setas indicam o rolamento axial. O círculo indica a pista externa existente em ambas montagens


Informações Técnicas

As cargas suportadas seguem o disposto na ISO 281-1990 (para capacidade dinâmica) e ISO 76-1987 (capacidade estática).

As cargas axiais e raidis podem ser consideradas como independentes já que os rolamentos bipartidos de rolos da Bowman cuidam delas isoladamente.

Tamanho Eixo (mm) Eixo (pol) Carga Dinâmica Radial - Cr (kN) Carga Estática Radial - Cor (kN) Carga Dinâmica Axial - Ca (kN) Carga Estática Axial - Coa (kN) Rotação máxima
108 30, 35, 40 1,1875" - 1,5" 97 108 42 138 5400
200 45, 50 1,6875" - 2,0" 123 146 50 140 4630
208 55, 60, 65 2,1875" - 2,5" 152 192 70 246 3940
300 70, 75 2,6875" - 3,0" 203 268 79 313 3310
308 80, 85, 90 3,1875" - 3,5" 293 414 103 388 2790
400 100, 105 3,6875" - 4,0" 371 544 130 550 2340
408 110, 115 4,1875" - 4,5" 418 615 162 656 1970
500 120, 125, 130 4,6875" - 5,0" 561 874 178 770 1740
508 135, 140 5,1875" - 5,5" 593 937 210 895 1570
600 150, 155, 160 5,6875" - 6,0" 634 1040 233 1028 1450

As cargas axiais devem ser consideradas apenas se o rolamento estiver "fixo", montado com o rolamento axial.

Sobre a Marca e Catálogo - Bowman

Logo Bowman

A BOWMAN começou em 1974 como uma consultoria de projetos de rolamentos e desde 1984 atua na fabricação de rolamentos e buchas, em Oxfordshire, Reino Unido.

Com a expansão do grupo, novas divisões foram criadas: Advanced Engineering, Additive Production, International e Split Bearings (que é a responsável pelos rolamentos bipartidos).

Site: www.bowmansplitbearings.com

Catálogo Bowman Rolamento Bipartido

Catálogo da SSB - Slim Section Bearings
