O que é um rolamento de giro?
O rolamento de giro é um rolamento grande porte que permite o giro entre sistemas estruturais. É normalmente utilizado em escavadeiras, guindastes, vagões de trem, máquinas para cavar túneis, turbinas eólicas, entre outros.
![Aplicações variadas para coroas de giro](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/general/news/coroa-de-giro-variado.jpg)

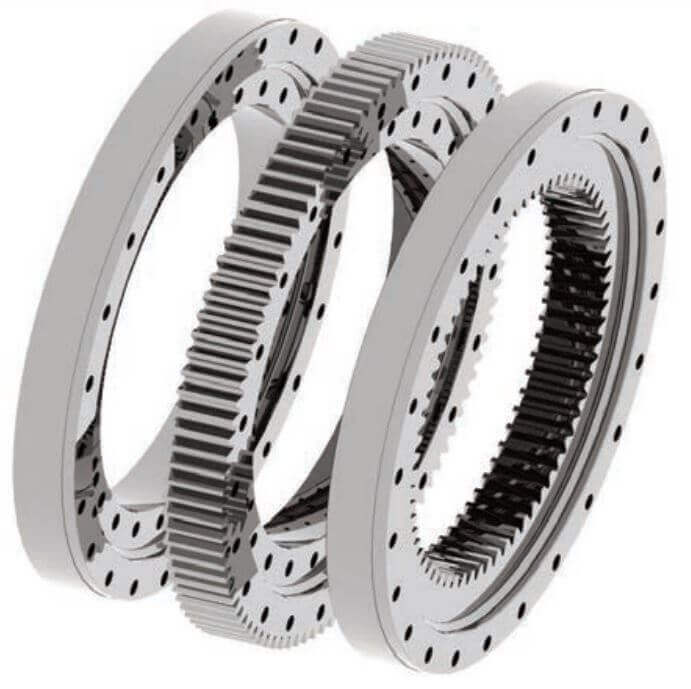

Estes rolamentos devem atuar em baixas velocidades mas, em contrapartida, suportam altíssimas cargas estáticas. Normalmente são formados por 3 partes: 2 anéis e elementos rolantes entre eles (como esferas ou roletes).
![Aplicações variadas para coroas de giro](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/general/news/coroa-de-giro.jpg)
No entanto, por serem utilizados em grandes sistemas críticos, estes rolamentos são muito específicos à aplicação. Há uma enorme variedade de formatos, construções internas, capacidade de carga. Muitas vezes é um rolamento especial fabricado especificamente para um cliente.
Estes rolamentos podem variar em diversas características. A lista a seguir enumera apenas algumas delas:
- Com flange / sem flange
- 1 carreira de esferas / 2 carreiras de esferas
- Uso de roletes cruzados / 3 fileiras de roletes
- Parte externa com engrenagens - Coroa de giro
- Classes de precisão e folga interna
- Presença de vedação para evitar contaminação
- Dimensões: desde algumas dezenas de centímetros até vários metros
Algumas das séries disponíveis pela QCB são:
- FUN 20 00 / FIG 20 00 / FEG 20 00 - Coroa de giro, flangeada - são rolamentos mais leves, mas para cargas baixas/médias - Utiliza esferas de 20mm.
- SUN 20 / SIG 20 / SEG - Linha sólida, que oferece maior rigidez e capacidade de carga - Utiliza esferas de 20mm.
- SUN X14 / SIG X14 / SEG X14 - Linha sólida que utiliza rolos de 14mm, ofecendo maior rigidez e capacidade de carga dinâmica quando comparado com a série acima.
- FUN 32 / FIG 32 / FEG 32 - Linha maior, utiliza esferas de 32mm.
- SUN 25 / SIG 25 / SEG 25 - Linha sólida que utiliza esferas de 25mm.
- Linha com duas carreiras de esferas
A letra inicial indica se o rolamento possui flange (F) ou se é sólido (S).
As letras UN / IG / EG no meio do código da série indicam o posicionamento da engrenagem:
- UN: Sem engrenagem
- IG: Engrenagem interna
- EG: Engrenagem externa
Além dessas linhas padrões é muito comum o fabricante produzir o rolamento de acordo com as necessidades do cliente.
Recomendações de transporte, armazenamento e manuseio
De maneira geral, as coroas de giro devem ser armazenadas em local seco, coberto e na posição horizontal. Deve-se evitar quaisquer impactos para preservar as pistas dos aneis, além de se tomar as medidas necessárias para proteger os outros elementos do rolamento.
Pequenas corrosões superficiais - que aparecem em ambientes úmidos - podem ser removidas das partes externas do rolamento. O mais importante é preservar as pistas dos anéis, mantendo-nas bem lubrificadas e sem ferrugem.

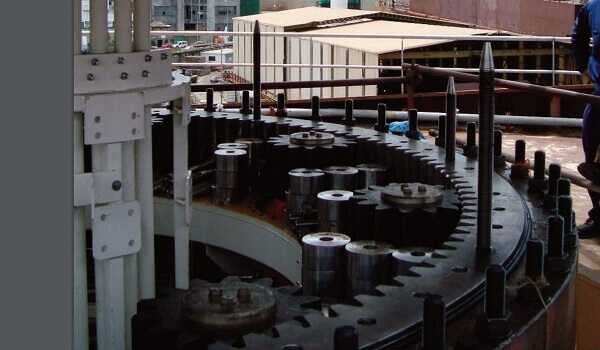

Ao “desembalar” o rolamento, deve-se tomar cuidado especial para não danificar as vedações. E, para o manuseio, os rolamentos de grande porte costumam contar com furos para o içamento dos anéis.
![Aplicações variadas para coroas de giro](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/general/news/coroa-de-giro-obra.jpg)
Onde esses rolamentos de grande porte são utilizados?
Esses rolamentos são normalmente colocados no centro do sistema mecânico.
Eles devem ser apoiados em uma superfície plana e rígida, de modo a permitir o bom funcionamento do rolamento. O fabricante fornece orientações sobre as espessuras mínimas necessárias para o apoio e para possíveis desníveis na superfície.
Vamos dar alguns exemplos:
Guindastes

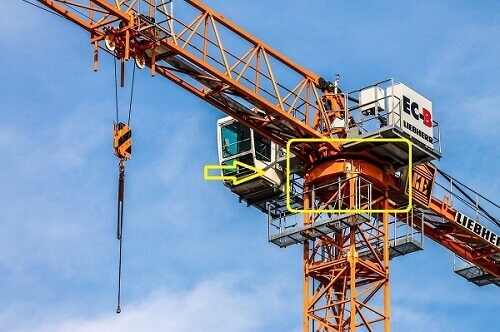

A figura abaixo mostra o posicionamento do rolamento de giro em um guindaste.
![Aplicações variadas para coroas de giro](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/general/news/crane.jpg)

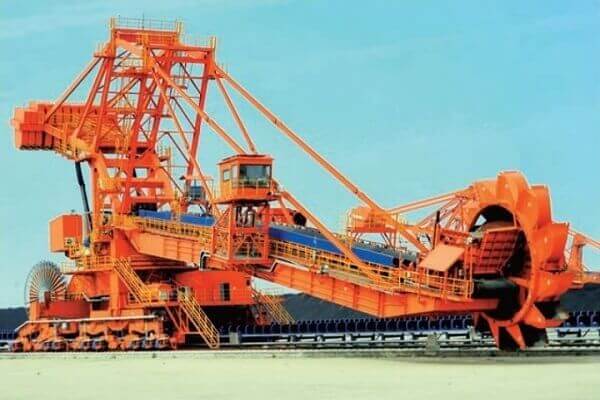

Mineração
É utilizado em escavadeiras, esteiras de grande porte, e até para escavar túneis.
![Aplicações variadas para coroas de giro](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/general/news/coroa-de-giro-mineracao.jpg)

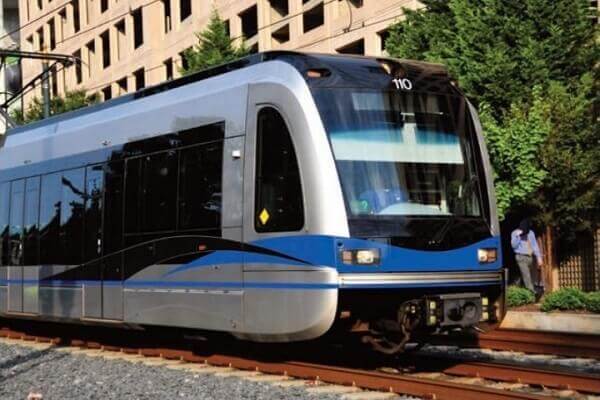

Vagões de trem
Rolamentos de giro podem ser utilizados para articular os vagões dos trens no transporte urbano.
![Aplicações variadas para coroas de giro](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/general/news/coroa-de-giro-trem.jpg)

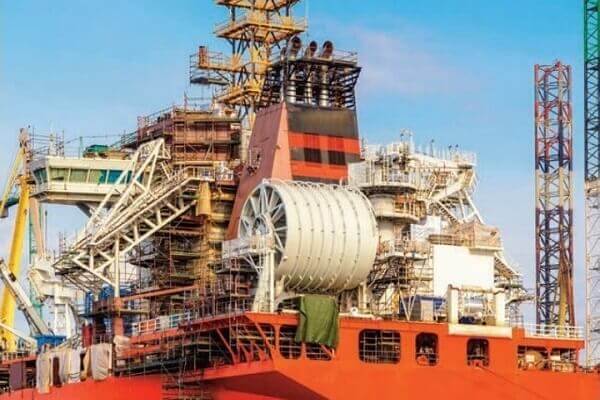

Em alto-mar
Desde navios pesqueiros até plataformas de petróleo.
![Aplicações variadas para coroas de giro](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/general/news/coroa-de-giro-petroleo.jpg)
A CYH Rolamentos fornece rolamentos da inglesa QCB - fundada em 1958 em Telford - especializada em rolamentos de giro. A empresa trabalha com diâmetros pequenos (170mm) até grandes rolamentos (11 metros). A QCB é uma marca do grupo NBC.
