Rolamentos ultrafinos
Os rolamentos ultrafinos foram desenvolvidos em decorrência do avanço das máquinas e a necessidade de peças mais compactas, precisas e leves. Também são conhecidos como rolamentos Kaydon (principal fabricante do segmento) ou rolamentos de seção fina.

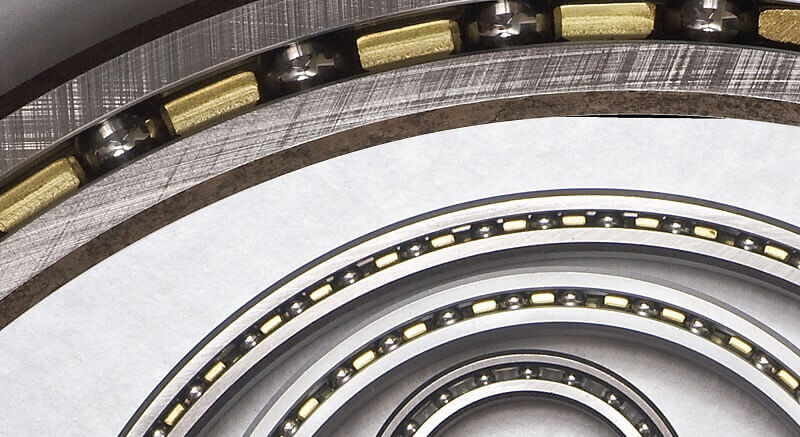

![Diversos rolamentos de seção fina](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/linhas/rolamentos-secao-fina.jpg)
Em rolamentos comuns, conforme o tamanho aumenta, todas as dimensões aumentam junto. Assim, para grandes eixos é necessário rolamentos grandes e pesados. Para evitar esse aumento de peso e de espaço utilizado foram criados estes rolamentos extra finos, onde a seção transversal do rolamento (a largura e a distância entre os anéis) permanece constante, não aumentando junto com o eixo.
O resultado dessa seção transversal constante são rolamentos muito finos, com muitas esferas, que conseguem suportar cargas consideráveis ocupando pouco espaço.
Vantagens e Desvantagens
O uso de rolamentos ultra finos traz diversas vantagens como:
- Espaço: Com a espessura reduzida os rolamentos ocupam menos espaço, o que permite uma redução geral das dimensões do projeto
- Peso: A diferença de peso em relação à rolamentos de diâmetros similares chega a 85%
- Inércia: Em decorrência do menor peso, estes rolamentos super finos também apresentam menor inércia, melhorando os tempos de resposta e otimizando os requisitos de energia.
- Seção transversal constante: Permite que o mesmo projeto de alojamento seja utilizado em máquinas de diferentes tamanhos, simplificando o trabalho de engenharia.
- Eixo oco: É comum a utilização destes rolamentos com eixos "ocos", permitindo a passagem de cabos e fiação pelo próprio eixo, otimizando o espaço.
Como desvantagens podemos destacar:
- Preço: Esta linha de rolamentos ainda apresenta um custo muito elevado em relação à opções mais comuns
- Disponibilidade: Por não ser uma linha difundida no mercado, especialmente no Brasil, é muito difícil encontrar peças para pronta-entrega. A CYH Rolamentos possui parceria com a SSB dos Estados Unidos, que mantém os principais itens em estoque, para fornecer as peças com prazos a partir de 15 dias. Rolamentos Ultrafinos cadastrados em nosso site
Para deixar mais clara as vantagens desses rolamentos podemos comparar alguns rolamentos de seção fina com rolamentos comuns em polegada.
![Comparacao de tamanho entre os seguintes rolamentos: R10/RAA10 e R14/RAA15 e](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/linhas/comparacao-dimensoes.png)
Comparação entre rolamentos de mesmo diâmetro externo de diferentes séries.
Os rolamentos de seção fina não aumentam de peso na mesma proporção que outros rolamentos:
- R14 é 105% mais pesado que o R10
- RAA15 é 54% mais pesado que o RAA10
![Comparacao de tamanho entre os seguintes rolamentos: RAA10, RAA15 e RAA17 - Mesma seção transversal](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/linhas/secao-transversal-constante.png)
Em destaque, a seção transversal constante
Mesmo com o aumento do diâmetro do rolamento, a seção transversal (em uma mesma série) permanece constante.
Os rolamentos do comparativo foram:
Rolamento | d - eixo | D - diâmetro externo | B - largura | Peso |
---|---|---|---|---|
R 10 | 5/8" = 15,875mm | 1 3/8" = 34,925mm | 9/32" = 7,144mm | 38g |
R 14 | 7/8" = 22,225mm | 1 7/8" = 47,625mm | 3/8" = 9,525mm | 78g |
RAA 10 | 1" = 25,4mm | 1 3/8" = 34,925mm | 3/16" = 4,7625mm | 11g |
RAA 15 | 1 1/2" = 38,1mm | 1 7/8" = 47,625mm | 3/16" = 4,7625mm | 17g |
RAA 17 | 1 3/4" = 44,45mm | 2 1/8" = 53,975mm | 3/16" = 4,7625mm | 20g |
Características
Os rolamentos de seção fina costumam ser identificados por um código de 9 posições. Cada fabricante utiliza variações do código para identificar o material do rolamento, a precisão, separador, etc.
Os fabricantes normalmente disponibilizam uma versão padrão do rolamento, sendo necessário solicitar a fabricação de rolamentos customizados (diferentes precisões/separadores/materiais)
Exemplo de código SSB:
RA 120 X P 0 M
Há uma grande variedade de códigos de cada fabricante, aqui, vamos colocar apenas alguns da Kaydon e da SSB para exemplificar.
Posição 1 - Material
Estes rolamentos podem ser fabricados em diversos materiais e configurações (aberto, vedado, etc). Segue abaixo as principais opções:
Kaydon | SSB | Descrição |
---|---|---|
K | R | Aço Cromo - Aberto |
J | RJU | Aço cromo - Dupla Vedação |
M | RM | Aço M-50 - Aberto |
S | RS | Aço Inox 440C - Aberto |
W | RW | Aço Inox 440C - Dupla Vedação |
Posição 2 - Série
A série indica qual a seção transversal, que é medida que se mantém constante mesmo aumentando os diâmetros dos rolamentos.
Kaydon | SSB | Seção Transversal |
---|---|---|
AA | AA | 3/16" x 3/16" |
A | A | 1/4" x 1/4" |
B | B | 5/16" x 5/16" |
C | C | 3/8" x 3/8" |
D | D | 1/2" x 1/2" |
E | E | 5/8" x 5/8" |
F | F | 3/4" x 3/4" |
G | G | 1" x 1" |
Posição 3, 4 e 5 - Tamanho
Esta indicação varia conforme a série e a seção tranvsersal. Alguns exemplos de tamanho:
- 040: Eixo de 4.0"
- 15: Eixo de 1.5"
Posição 6 - Tipo do rolamento
Os principais tipos são A, C e X, que serão explicados na próxima seção.
Kaydon | SSB | Descrição |
---|---|---|
A | A | Rolamento de contato angular |
B | B | Par de rolamento costa-a-costa duplex |
C | C | Rolamento de contato radial |
F | F | Par de rolamento face-a-face duplex |
T | T | Par de rolamento montagem tandem |
X | X | 4 pontos de contato |
Posição 7 - Tipo de Separador
- D: Lâmina fenólica, "snap over"
- G: Nylon moldado, "circular pockets"
Posição 8 - Precisão
- 0: ABEC 1F
- 3: ABEC 3F
- 4: ABEC 5F
- 6: ABEC 7F
Posição 9 - Folga radial
É utilizada somente se tiver alguma folga especial. É indicada por letras em ordem alfabética.
Exemplo, um dos rolamentos que trouxemos foi:
KG 090 XP0 (código Kaydon) ou RG 090 XP0 (código SSB)
- K: Aço Cromo, aberto
- G: Seção tranversal de 1" x 1"
- 090: Diâmetro interno de 9.0" (9 polegadas = 228,60mm)
- X: Separador em poliamida "snap over"
- P0: Precisão padrão, ABEC1

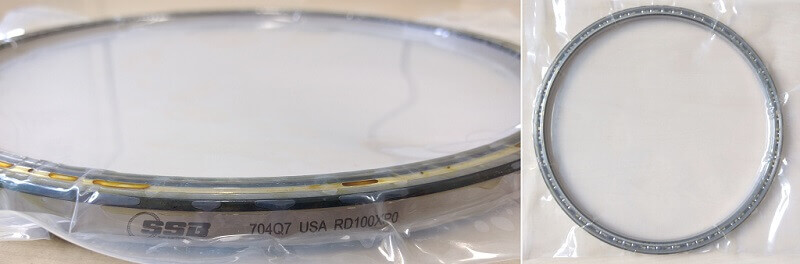

![Detalhe do rolamento RD 100 XP0](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/linhas/RD100XP0-lateral.jpg)
Rolamento de Seção Fina SSB: RG 090 XP0
Tipos
Rolamentos são utilizados para permitir a movimentação de eixos ou de alojamentos e pode receber cargas radiais ou axiais. Quando as cargas estão desalinhadas em relação ao eixo gera-se um momento que também deve ser levado em consideração. Para cada aplicação há um tipo mais recomendado de rolamento a ser utilizado.

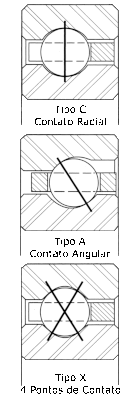

![Os 3 principais tipos de rolamentos de seção fina](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/linhas/tipos.png)
C - Rolamento de contato radial
Este rolamento possui uma única carreira de esferas, com montagem do tipo Conrad. Esse modelo é projetado para suportar principalmente cargas radiais - Os pontos de contato das esferas com os anéis fica perpendicular ao eixo.
Exemplo: RB 042 CP0 - SSB
A - Rolamento de contato angular
Graças ao formato das pistas dos anéis e o anel externo "desalinhado", este rolamento fica com um ângulo de contato de 30°, podendo suportar cargas axiais unidirecionais. São normalmente montados junto com outro rolamento de contato angular para suportar forças axiais de ambas direções e para manter a estabilidade.
X - Rolamento com 4 pontos de contato
Exemplo: RD 100 XP0 - SSB
Em vez de 2 pontos de contato, como nos outros modelos, o tipo X conta com 4 pontos de contato, que acabam formando um "X". O formato das pistas internas dos anéis é responsável por permitir esses quatro pontos de contato. Este rolamento pode lidar tanto com cargas radiais quanto axiais (unidirecionais e reversas) sendo uma alternativa mais compacta às montagens duplex de rolamentos de contato angular.
Tipo | Pontos de Contato | Carga Radial | Carga Axial | Momento | Axial com reversão | Carga Combinada |
---|---|---|---|---|---|---|
C | Radial | Excelente | Bom | Bom | Bom | Bom |
A | Angular | Bom | Excelente | Não usar | Não usar | Bom |
X | 4 Pontos | Razoável | Bom | Excelente | Excelente | Razoável |
Aplicações
Os rolamentos de seção fina são utilizados em indústrias de ponta, que precisam de performance, precisão, redução de espaço e peso.
Alguns exemplos de indústrias e aplicações são:
- Aeroespacial: Satélites, telescópios, radares e outros equipamentos de telecomunição
- Semicondutores: Sistemas de medição, sistema de posicionamento, robôs de manipulação
- Petróleo e Gás: Suportes giratórios, equipamentos de perfuração, ferramentas de poço

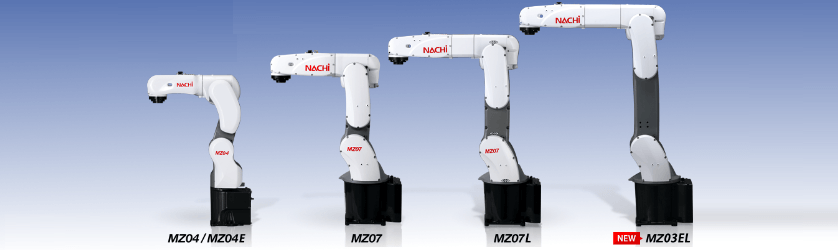

![Linha de Robôs NACHI, aumentando de tamanho.](https://nyc3.digitaloceanspaces.com/cyh-spaces/cyh/images/linhas/robos-nachi-tamanhos.png)
Linha de robôs - A seção transversal contante facilita os projetos para diferentes tamanhos, e o amplo diâmetro interno permite a passagem de fios e cabos.
SSB e Catálogo
A CYH Rolamentos trabalha em parceria com a SSB (Slim Section Bearings) dos Estados Unidos para fornecer uma ampla variedade de rolamentos de seção fina com rápida entrega.
A SSB é uma divisão da Ritbearing Corp e é especializada em rolamentos de extra finos desde 1987.
- Última atualização: 09/14/2022
