Rolamento de agulha

O rolamento de agulha é um tipo especial de rolamento que utiliza roletes finos, que lembram agulhas, no lugar de esferas. Assim como outros rolamentos, sua função básica é reduzir o atrito entre as superfícies de contato.

Em comparação com rolamentos comuns, de esferas, os rolamentos de agulhas possuem maior área de contato com os anéis, podendo suportar maiores cargas. Além disso, eles também são mais finos, necessitam de menores folgas, apresentam alta rigidez e baixa inércia sendo muito utilizados para reduzir o tamanho e peso de maquinários.

Os rolamentos de agulha podem ser classificados como radiais ou axiais, dependendo da direção da carga que é suportada.

Comparação da área de contato:

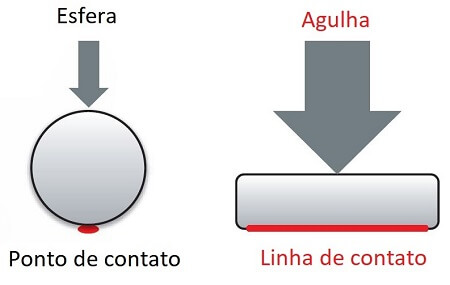

Comparacao da área de contato. Em rolamentos de esferas é apenas um ponto, já com a agulha é uma linha

Comparação do tamanho:

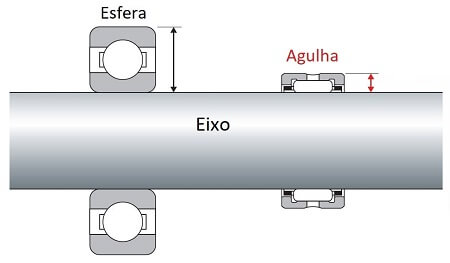

Comparacao do tamanho.

Características e Vantagens

Cada linha possui suas características específicas, mas podemos destacar algumas vantagens gerais dos rolamentos de agulha. Como principais vantagens desse tipo de rolamento podemos destacar:

  • Maior capacidade de carga
  • Baixa inércia
  • Alta rigidez
  • Aplicações com oscilações

Carga: Graças à maior área de contato proporcionada pelas agulhas com os anéis, o rolamento de agulha possui maior capacidade de carga do que rolamentos comuns de dimensões similares

Baixa Inércia: Como a arquitetura do rolamento de agulha possui uma massa menor do que os comuns, ele possui uma menor inércia. Assim, é especialmente adequado em aplicações onde é necessário pouca força para iniciar o movimento. Ex: virabrequim

Aplicações com oscilações: Como as forças iniciais que atuam no rolamento são limitadas, estes também são uma boa escolha para aplicações com movimentos de oscilação

Alta Rigidez: O rolamento de agulha apresenta maior rigidez pois a carga suportada pela área das agulhas é menor do que em rolamentos de esferas - as agulhas tem maior área de contato e há mais agulhas que esferas em rolamentos similares

Nossa Linhas

Há uma grande variedade de rolamentos de agulha, rolos de comando, rolos de apoio, buchas de agulhas, rolamentos combinados, entre outros.

A seguir estão as principais linhas que trabalhamos:

Rolamento com rolos de agulhas com anéis usinados

Estes rolamentos possuem alta dureza e precisão. As agulhas são usinadas diretamente no anel externo, reduzindo o tamanho do rolamento. São ideias para máquinas que precisam ser o mais leves e compactas possíveis.

Estes rolamentos podem ser montados com ou sem anel interno. Caso não tenha anel interno, as agulhas entram em contato diretamente com o eixo.

As principais linhas são:

rolamento NKI 10-20
  • RNA49, RNA59, RNA69, RNA48, NK: Sem anel interno
  • NA49, NA59, NA69, NA48, NKI: Com anel interno
  • RNA49UU, RNA69UU: Sem anel interno, vedado
  • NA49UU, NA69UU: Com anel interno, vedado
  • NKIS: Série pesada
  • RNA / NA: Linha Nadella, sem gaiola

Linhas disponíveis em aço inoxidável (marca JNS):

O sufixo ‘M’ identifica os rolamentos em inox nas linhas japonesas

Rolamentos de agulha separáveis

Nesta linha quase todos os elementos do rolamento são separáveis: o anel externo, a gaiola com as agulhas, e o anel interno podem ser facilmente separados.

Essa estrutura separável pode facilitar na montagem, mas é preciso cuidado na configuração da máquina de modo a restringir a movimentação das partes durante seu funcionamento.

Linhas disponíveis:

  • RNAF(W): Sem anel interno
  • NAF(W): Com anel interno

Rolamento de agulha combinado

Os rolamentos combinados são formados por duas partes distintas, de modo a suportar diferentes tipos de cargas.

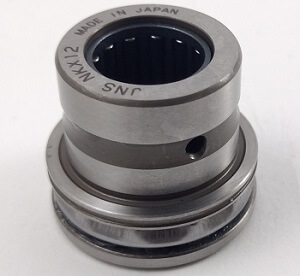

Nós trabalhamos com a linha NKX, que é composta por: - um rolamento de agulhas que suporta carga radial - um rolamento axial de esferas que suporta carga axial

Desse modo, cria-se um rolamento compacto que suporta ambas cargas. A linha NKX também está disponível como NKX..Z que conta com uma “capa” para proteger contra poeira e impedir que o rolamento axial se separe.

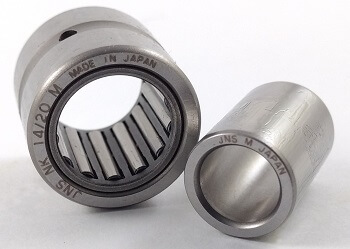

rolamento NKI 10-20

Anel interno

Como diversos rolamentos de agulha podem ser montados ou não com anel interno, os fabricantes também vendem separadamente os anéis. Estes são identificados com o prefixo “IR”, seguindo das medidas - diâmetro interno, diâmetro externo, largura.

O prefixo pode ser também “LRT”, dependendo do fabricante.

Rolos de leva

Os rolos de leva (ou rolos de comando) são normalmente formados por um rolamento de alta de rigidez, com anel externo grosso, e um eixo com parafuso no lugar do anel interno. Sua estrutura facilita a montagem em sistemas lineares.

O anel externo pode ser cilíndrico ou abaulado. O cilíndrico é mais recomendado para cargas pesadas, já que aumenta a área de contato. E o abaulado é mais indicado para absorver cargas excêntricas, minimizando possíveis desalinhamentos na montagem.

Linhas fabricadas pela JNS:

  • CF
  • CFS
  • CF-SFU
  • NUCF
  • CFH
  • CFT

Disponíveis em inox:

  • CF
  • CFS
  • CFH
  • CFT
rolamento CF 5 UURA

Rolos de apoio

Esta linha é projetada para ter alta rigidez e suportar altas cargas e impactos. O anel externo é o elemento que gira nos rolos de apoio e, assim, deve ser grosso para aguentar as altas cargas.

Estão disponíveis os modelos separáveis e não-separáveis:

  • NAST: o rolamento é separável e é formado pelo anel externo com agulhas e o anel interno.
  • RNAST: é o NAST sem o anel interno
  • NAST ZZ: neste o rolamento possui uma blindagem labirinto em ambos os lados
  • NART: o rolamento é não-separável, e o anel interno fica fixo nas placas de retenção.

Bucha de agulhas

Nestas linhas as agulhas são estampadas no anel externo. Suportam menos carga do que os rolamentos usinados, mas ainda conseguem oferecer ótimo custo-benefício - é um item mais simples, compacto mas com boa capacidade de carga

  • HK: Bucha de agulhas estampadas
  • HF: Catraca de agulhas - sua estrutura limita a rotação à apenas um sentido
  • HFL: Catraca de agulhas, é um HF com largura maior

Rolamentos axiais de rolos de agulhas

Os rolamentos axiais comportam várias agulhas, oferecendo alta rigidez e capacidade de carga axial, enquanto ocupam uma altura mínima.

  • AX: possui uma fina placa axial
  • AXK: as agulhas são visíveis de ambos lados
  • AS: arruela que pode ser utilizada em conjunto com outras linhas

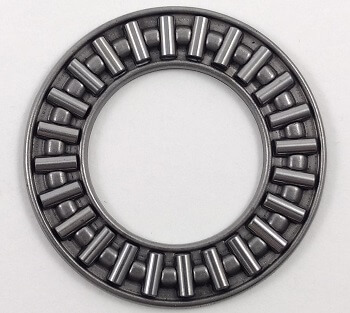

rolamento AXK 2035 - vista superior

Para cotações/dúvidas/compras, entre em contato conosco!
Tel: (11) 3648-8888
Email: contato@cyhrolamentos.com.br

Dados técnicos

Para informações sobre precisão, cálculo de vida útil, cargas, temperatura, entre outros, por favor consulte o catálogo:

Catálogo JNS

Capa do catalogo JNS

Aplicações

Os rolamentos de agulha são ideais em aplicações com pouco espaço, guias lineares. Algumas indústrias que utilizam esses rolamentos são:

  • Máquinas de embalagem
  • Indústria automobilística
  • Máquinas gráficas
Rolamentos JNS com caixa

Sobre a Marca - JNS

Logo JNS

A Nose Seiko Co é uma empresa japonesa, fundada em 1964, em Osaka. Sua marca JNS é especializada na produção de rolamentos de agulhas com foco em tecnologia e inovação. Oferece diversas linhas tanto em cromo quanto em aço inoxidável.

Suas fábricas operam com padrão de higiene de indústria alimentícia, altamente automatizadas e com checagens de qualidade em cada etapa - de modo a garantir a melhor qualidade possível.

Site: www.nose-seiko.co.jp/en/

- Última atualização: 06/03/2022
