O que é um rolamento autocompensador?

É um rolamento que funciona mesmo que haja algum desalinhamento, seja no eixo, seja decorrente de montagem imprecisa.

Estes rolamentos possuem um formato especial que permite a compensação de um eventual pequeno desalinhamento angular. Pequenos erros de montagem ou flexões no eixo podem gerar esses pequenos desalinhamentos.

Há vários tipos de rolamentos autocompensadores:

  • Autocompensadores De Esferas
  • Autocompensadores de Rolos
  • Axiais Autocompensadores de Rolos

Autocompensador de Esferas

Os rolamentos autocompensadores de esferas são adequados para eixos longos, onde é difícil o posicionamento preciso dos alojamentos. Para conseguir lidar com o desalinhamento, este rolamento tem o anel interno com duas carreiras de esferas e o anel externo conta com uma pista esférica.

Rolamento Autocompensador de Esferas da marca NACHI

Séries 1200 / 1300 / 2200 / 2300

O rolamento pode ser fabricado com gaiola de aço estampado ou resina de poliamida. Ele deve ser usado em aplicações com baixa carga axial, já que a pista do anel externo tem pouco apoio nessa direção.

Autocompensador de Rolos

Sua construção segue a ideia de duas carreiras no anel interno e um pista esférica no anel externo. Esses rolamentos podem aguentar altas cargas radiais e cargas axiais moderadas.

Há uma grande variedade de modelos e formatos disponíveis. Eles podem variar entre:

  • Rolos simétricos/assimétricos
  • Anel oscilante / ressalto no anel interno
  • Gaiola estampada em aço / bronze usinado de alta capacidade
  • Furos de lubrificação / Furos e ranhura de lubrificação
  • Furo cilíndrico / Furo cônico
Rolamento com blindagem ZZ

Séries 21000 / 22000 / 23000 / 24000

Este tipo de rolamento é utilizado em equipamentos de laminação de papel, máquinas de laminação de aço, rodas de vagões ferroviários, peneiras vibratórios e vários outros equipamentos industriais. A montagem e desmontagem pode ser facilitada com os rolamentos de furos cônicos.

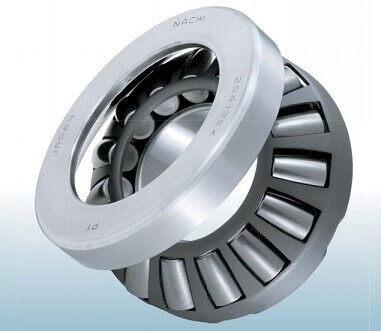

Axial Autocompensador de Rolos

Neste modelo a pista do anel de alojamento é esférica, com o centro do raio situado na linha de centro do rolamento. Esse formato permite ao rolamento uma capacidade de auto-alinhamento.

O ângulo de contato é de aproximadamente 45º, de modo que o rolamento pode receber carga axial e uma carga radial de menor intensidade (pequena a moderada).

Esses rolamentos podem receber cargas elevadas em velocidades baixas (ou até moderadas). As gaiolas são fabricadas em aço estampado ou bronze usinado de alta resistência.

Rolamento com blindagem ZZ

Séries 29300 / 29400

Graças à essas características estes rolamentos é muito utilizado em máquinas de moldagem por injeção, ganchos de guindastes e outras máquinas de grande porte.

Fonte: Catálogo da fabricante japonesa NACHI
