Mancal CX2SN

Os mancais de rolos suportam cargas superiores aos mancais de rolamentos de esferas, que são os mais comuns. Em aplicações mais pesadas, torna-se necessário, portanto, o uso de mancais de rolamentos rolos, mesmo com o custo mais elevado.

Está página apresenta o mancal da linha SN, comumente chamado de mancal bipartido, que utiliza rolamentos de rolos esféricos, como os da linha 22000.

A fabricante japonesa COC (Cross Ocean Company) foi fundada por um dos membros da família da FYH para focar na inovação dos mancais, dentre eles os mancais bipartidos.

A COC oferece um mancal completo, intercambiável com as séries SN - o mancal já vem com vedação, bucha de fixação e rolamento, é inteiriço, e não bipartido. Sua montagem, instalação e manutenção é facilitada por ser um mancal inteiriço, contar com o sistema CROSSLOC, que possibilita a instalação com o uso de apenas uma chave sextavada, e disponibilizar instruções de montagens por aplicativo.

Mancal COC

Mancal COC - Linha CX2SN


A linha CX2SN segue as medidas padrões da indústria e é intercambiável com diversas outras linhas de outros fabricantes. Abaixo oferecemos um breve resumo das outras linhas, uma tabela de equivalência e os dados técnicos dos mancais.

Mancal Bürger

A Bürger é uma indústria brasileira, fundada em 1952, que se especializou na fabricação de caixas para rolamentos, principalmente mancais bipartidos.

Sua linha de mancais bipartidos SN é amplamente utilizada na indústria pesada. Ao longo dos anos essa série foi sendo aprimorada, passando por avanços tecnológicos:

  • SN: Caixa bipartida, alojamento estreito, e a necessidade de ter uma caixa diferente para cada rolamento
  • SNA: Caixa bipartida, alojamento mais largo, e uma caixa diferente para cada rolamento
  • SNH: Caixa bipartida, mais opções de vedações, que definem o tamanho dos eixos, e uma única caixa pode ser usada com 4 tipos de rolamentos
  • SNHL: Caixa bipartida, ainda mais opções de vedações, que definem o tamanho dos eixos, uma única caixa pode ser usada com 4 tipos de rolamentos e prevê a possibilidade de sensores para monitoramento (temperatura, velocidade, vibração)

Essas linhas de mancais bipartidos são para uso em aplicações pesadas, com cargas atuantes na vertical. O uso de rolamentos de rolos aumenta a capacidade de carga desses mancais.

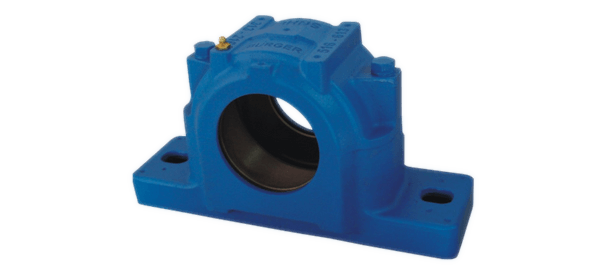

Mancal Burger - linha SNHL

Mancal Bürger Linha SNHL - Fonte: Bürger


Mancal NTN

A NTN é uma empresa japonesa, fundada em 1918, que iniciou seus negócios na fabricação de rolamentos de esferas. Ao longo dos anos ampliou sua gama de produtos, adquiriu a SNR - empresa francesa - e continua se expandindo.

Na linha de mancais para aplicações pesadas a NTN oferece mancais bipartidos (two-part), tipo pedestal, das séries SN, SAF e SD, que trabalham com uma variedade de vedações e rolamentos. A série SN segue os padrões da norma JIS, japonesa.

Estes mancais bipartidos seguem basicamente a mesma estrutura:

  • Parafuso de aperto - para unir a parte de baixo e de cima do mancal
  • Furo de lubrificação
  • Vedação
  • Rolamento de rolos
  • Furos de montagem - um de cada lado
  • Dreno de óleo
  • Adaptador

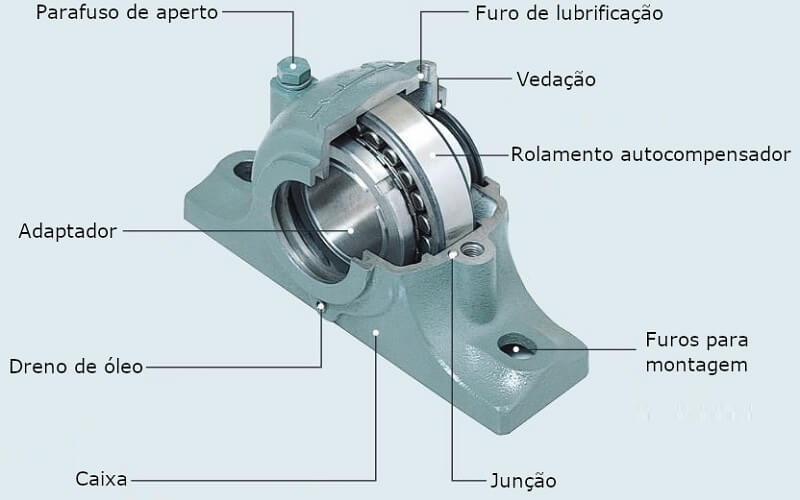

Partes do mancal bipartido NTN

Imagem NTN - tradução livre


Mancal SKF

A SKF é uma empresa centenária, e uma das maiores fabricantes de rolamentos e peças industriais do mundo. A SKF trabalha com uma vasta gama de produtos em diversos segmentos, e o mesmo ocorre na linha de mancais, com mancais bipartidos, não bipartidos, flangeados, caixas de mancal com dois rolamentos e mancais para aplicações específicas.

Segundo seu site, os mancais SNL e SE são seus mancais mais populares do mercado, sempre considerados como primeira opção no projeto, graças à qualidade e custo-benefício.

A linha SE é a evolução da SNL, que substituiu as linhas SN, SNA, SNH:

  • SNL: Caixa de mancal bipartida padrão
  • SE: Caixa de mancal bipartida da nova geração, segue o padrão ISO 113, e são mais fortes e robustas, com nervuras de reforço maiores. As nervuras também aumentam a área de contato, melhorando a dissipação de calor.

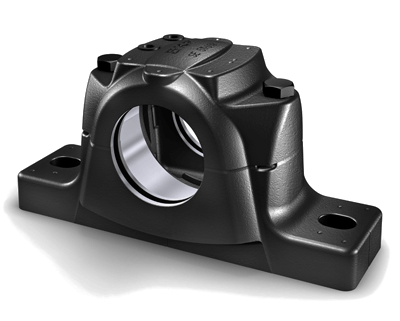

Mancal SKF bipartido

Mancal SKF bipartido - Fonte: SKF


Mancal FAG

A FAG faz parte do grupo Schaeffler, que também engloba as marcas INA e LuK. O grupo foi formado em 2003, após a aquisição a INA adquirir a LuK em 1999 e a FAG em 2002.

Sua linha de caixas de mancais SNV foi desenvolvido a partir das séries SN/SNE. Esa linha permite a montagem de uma variedade de rolamentos, sem a necessidade de trocar a caixa, desde que o diâmetro externo do rolamento seja compatível com a caixa.

Por utilizar rolamentos de rolos, como os outros mostrados nesta página, esses mancais suportam altas cargas e são muito utilizados em indústrias pesadas como metalúrgica, mineração, construção civil, madeireira, entre outros.

Desenho técnico mancal FAG

Desenho técnico mancal FAG - Fonte: Catálogo FAG


Mancal Dodge

A Dodge foi criada no século 19, nos Estados Unidos. Passou por algumas aquisições nas últimas décadas, mas a marca permaneceu. Atualmente está sob o comando da empresa ABB, que ainda mantém a fabricação dos mancais Dodge nos Estados Unidos.

No segmento de mancais eles oferecem soluções completas, de fácil montagem, tais como os produzidos pela COC. A linha equivalente à SN (SN / SNA / SNL…) é a P2B-ISN, que conta com um sistema patenteado de montagem “Push/Pull” e pode ser montada/desmontada em 15 minutos.

O sufixo P2B indica o mancal com 2 furos para fixação da base, e ISN indica a linha Imperial SN.

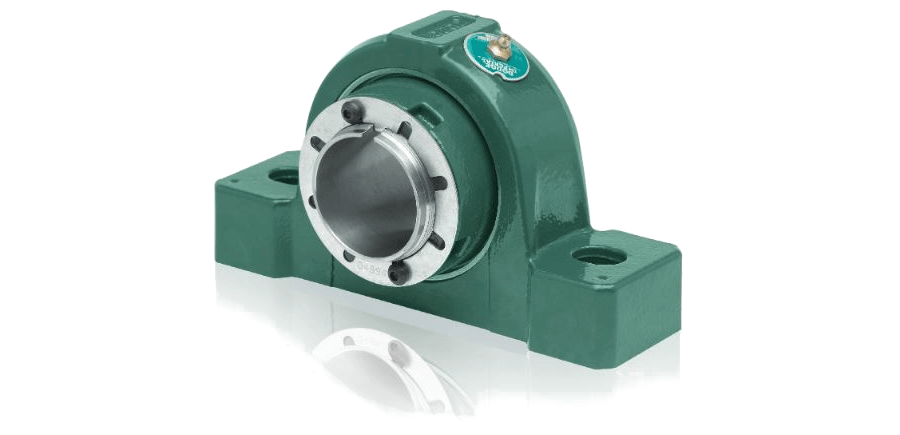

Mancal Dodge - ISN

Mancal Dodge - ISN - Fonte: ABB


Mancal Timken

A Timken iniciou seus negócios ao patentear o rolamento de rolos cônicos em 1898, nos Estados Unidos. Ao longo do século expandiu pelo mundo e aumentou sua gama de produtos.

Na linha de mancais bipartidos utiliza o código SNT, cuja série 500 é equivalente às outras linhas já mencionadas. No entanto, a Timken também passou a oferecer uma linha de mancais inteiriços e completos, para facilitar o uso deles: QVVSN e QVVPN.

Seus mancais QVVSN e QVVPN utilizam o sistema V-Lock da Timken - que utiliza uma fixação dupla através de bucha, projetada para eliminar o aperto em excesso.

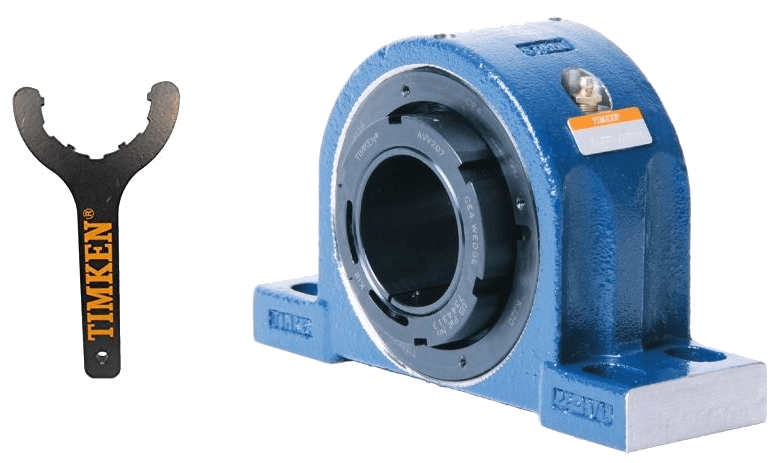

Mancal Timken com sistema V-Lock

Mancal Timken com sistema V-Lock - Fonte: Catálogo Timken


Mancal FYH

A FYH é uma empresa japonesa especializada na fabricação de mancais, sendo uma das mais tradicionais do ramo. No segmento de mancais com rolamentos esféricos a FYH trabalhou em seu produto até chegar na linha “Extra Tough”.

Essa linha representa os mancais inteiriços, em vez de bipartidos, com rolamentos esféricos que suportam altas cargas. A montagem é facilitada pelo sistema patenteado Z-Lock, que conta com 4 parafusos de aperto e não precisa de ajuste na tolerância interna do rolamento.

Sua linha similar à SN é a ZS2SN4xx, onde o Z indica o uso do sistema Z-Lock.

Mancal FYH

Mancal FYH - Fonte: Mekasys


Outras Características

Todos esses fabricantes também oferecem muitas variantes, como vedações, modelos expansíveis e lubrificações diferentes.

As vedações oferecidas podem variar entre os fabricantes. A COC oferece 2 tipos de vedação: com contato e labirinto.

Quase todos os fabricantes oferecem modelos expansíveis e não expansíveis. Os expansíveis são utilizados para acomodar a expansão térmica do eixo.

E outra variante é o tipo de lubrificação utilizada, que pode variar em termos de toxicidade, temperatura de operação e velocidade máxima de rotação.

Tabela de Equivalência

A tabela indica as equivalências na série SN de mancais bipartidos:

Eixo Tipo COC NTN SKF FAG Dodge(P2B500-ISN) TIMKEN-QM(QVVSN) TIMKEN-QM(QVVPN) FYH
50 mm Fixed CX2SN11-050 SN511 SNL511 SNV100+22211K+H311X P2B511-ISN-050MFR QVVSN11V050S QVVPN11V050S ZS2SN410
50 mm Expansion CX2SN11-050E - - - P2B511-ISN-050MLR QVVSN11V050SE QVVPN11V050SE ZS2SN410F
55 mm Fixed CX2SN12-055 SN512 SNL512 SNV110+22212K+H312X P2B512-ISN-055MFR QVVSN12V055S QVVPN12V055S ZS2SN411
55 mm Expansion CX2SN12-055E - - - P2B512-ISN-055MLR QVVSN12V055SE QVVPN12V055SE ZS2SN411F
60 mm Fixed CX2SN13-060 SN513 SNL513 SNV120+22213K+H313X P2B513-ISN-060MFR QVVSN14V060S QVVPN14V060S ZS2SN412
60 mm Expansion CX2SN13-060E - - - P2B513-ISN-060MLR QVVSN14V060SE QVVPN14V060SE ZS2SN412F
65 mm Fixed CX2SN15-065 SN515 SNL515 SNV130+22215K+H315X P2B515-ISN-065MFR QVVSN14V065S QVVPN15V065S ZS2SN413
65 mm Expansion CX2SN15-065E - - - P2B515-ISN-065MLR QVVSN14V065SE QVVPN15V065SE ZS2SN413F
70 mm Fixed CX2SN16-070 SN516 SNL516 SNV140+22216K+H316X P2B516-ISN-070MFR QVVSN16V070S QVVPN16V070S ZS2SN414
70 mm Expansion CX2SN16-070E - - - P2B516-ISN-070MLR QVVSN16V070SE QVVPN16V070SE ZS2SN414F
75 mm Fixed CX2SN17-075 SN517 SNL517 SNV150+22217K+H317X P2B517-ISN-075MFR QVVSN16V075S QVVPN17V075S ZS2SN415
75 mm Expansion CX2SN17-075E - - - P2B517-ISN-075MLR QVVSN16V075SE QVVPN17V075SE ZS2SN415F
80 mm Fixed CX2SN18-080 SN518 SNL518 SNV160+22218K+H318X P2B518-ISN-080MFR QVVSN19V080S QVVPN19V080S ZS2SN416
80 mm Expansion CX2SN18-080E - - - P2B518-ISN-080MLR QVVSN19V080SE QVVPN19V080SE ZS2SN416F
85 mm Fixed CX2SN19-085 SN519 SNL519 SNV170+22219K+H319X P2B519-ISN-085MFR QVVSN19V085S QVVPN19V085S ZS2SN417
85 mm Expansion CX2SN19-085E - - - P2B519-ISN-085MLR QVVSN19V085SE QVVPN19V085SE ZS2SN417F
90 mm Fixed CX2SN20-090 SN520 SNL520 SNV180+22220K+H320X P2B520-ISN-090MFR QVVSN19V090S QVVPN20V090S ZS2SN418
90 mm Expansion CX2SN20-090E - - - P2B520-ISN-090MLR QVVSN19V090SE QVVPN20V090SE ZS2SN418F
100 mm Fixed CX2SN22-100 SN522 SNL522 SNV200+22222K+H322X P2B522-ISN-100MFR QVVSN22V100S QVVPN22V100S ZS2SN420
100 mm Expansion CX2SN22-100E - - - P2B522-ISN-100MLR QVVSN22V100SE QVVPN22V100SE ZS2SN420F
110 mm Fixed CX2SN24-110 SN524 SNL524 SNV215+22224K+H2324X P2B524-ISN-110MFR QVVSN26V110S QVVPN24V110S ZS2SN422
110 mm Expansion CX2SN24-110E - - - P2B524-ISN-110MLR QVVSN26V110SE QVVPN24V110SE ZS2SN422F
115 mm Fixed CX2SN26-115 SN526 SNL526 SNV230+22226K+H2326X P2B526-ISN-115MFR QVVSN26V115S QVVPN26V115S -
115 mm Expansion CX2SN26-115E - - - P2B526-ISN-115MLR QVVSN26V115SE QVVPN26V115SE -
125 mm Fixed CX2SN28-125 SN528 SNL528 SNV250+22228K+H2328X P2B528-ISN-125MFR QVVSN28V125S QVVPN28V125S -
125 mm Expansion CX2SN28-125E - - - P2B528-ISN-125MLR QVVSN28V125SE QVVPN28V125SE -
135 mm Fixed CX2SN30-135 SN530 SNL530 SNV270+22230K+H2330X P2B530-ISN-135MFR - - -
135 mm Expansion CX2SN30-135E - - - P2B530-ISN-135MLR - - -
140 mm Fixed CX2SN32-140 SN532 SNL532 SNV290+22232K+H2332X P2B532-ISN-140MFR - - -
140 mm Expansion CX2SN32-140E - - - P2B532-ISN-140MLR - - -
