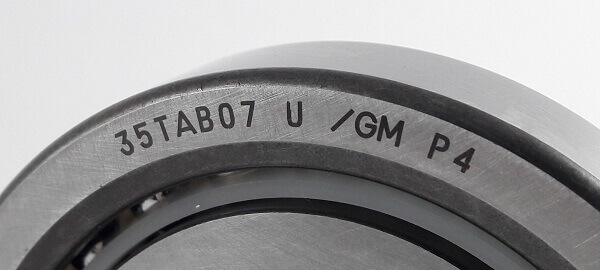

O que significam as letras nos rolamentos?

As letras e os números dos rolamentos identificam a série, as dimensões, a precisão e outras características construtivas.

Vamos começar com um exemplo:

• Referência do rolamento: SH6-6203ZZEC3
• Marca: NACHI
• SH6: Rolamento híbrido, com anéis de aço cromo SUJ2 (AISI 52100) e esferas de cerâmica - nitreto de silício (Si3N4)
• 6203:
  • Linha 6000 (ou 60): Rolamentos rígidos de esferas de uma carreira
  • 62: É a linha 6000 um pouco mais grossa
  • 03: Indica o diâmetro interno. No caso, 03 corresponde à um diâmetro interno de 17mm
  • ZZE: Blindagem de aço em ambos lados
  • C3: Folga radial C3

Basicamente, os rolamentos são compostos de:

• Prefixo: O que vem antes do código. No exemplo anterior seria o SH6. Em algumas marcas, um “S” indica rolamento em aço inoxidável e, em outras marcas, utiliza-se “W”.
• Número básico: O código base do rolamento pode ser formado por:
  • Código da série do rolamento. Somente números ou letras e números. Ex: NA48, 511, NJ2, etc…
• Código do diâmetro do furo:
  • 00 = 10mm
  • 01 = 12mm
  • 02 = 15mm
  • 03 = 17mm
  • 04 = 20mm (Do 04 em diante: Número x 5)
  • 20 = 100 mm
  • /530 = 530mm (a “/” indica que o que vem depois é a medida mesmo)
• Sufixos:
  • Códigos que indiquem alguma construção especial. Ex: furos de lubrificação.
  • Código da gaiola
  • Código da blindagem/vedação
  • Códigos que indicam modificações
  • Códigos relacionados à montagem
  • Códigos das folgas internas
  • Código da classe de tolerância (precisão)
  • Código da graxa
  • Qualquer outra coisa que o fabricante quiser colocar.

São inúmeras as possibilidades. Se algo não estiver claramente especificado considera-se o padrão para aquela série. Uma folga normal, por exemplo, não costuma ser identificada.

Todos as marcas de rolamentos utilizam os mesmos códigos?

Não! Para complicar toda essa sopa de letrinhas há variações nos códigos entre diferentes fabricantes.

Como exemplo, vamos considerar o seguinte rolamento:

Referência: 7000 ACYDUGLP4 - Marca: NACHI

O que é:

• 7000: Linha de contato angular
• AC: Ângulo de contato de 25º
• Y: Separador em poliamida
• D: Comercializado em pares
• U: Montagem universal
• GL: Pré-carga leve
• P4: Classe de precisão P4

E a seguir, os códigos equivalentes em diferentes marcas:

Marca	Código
NACHI (par)	7000 ACYDUGLP4
NSK (peça)	7000 A5TYNSULP4
FAG (peça)	B 7000 ETP4SUL
SKF (peça)	7000 ACDP4A
NTN (peça)	7000 ADG/GNP4
Barden (par)	100HEDUL
FAFNIR (par)	3MM9100-WICRDUL

Para complementar o assunto, segue abaixo uma lista parcial dos possíveis sufixos utilizados pela SKF:

	Códigos
Sufixos de projeto interno	BC / CA,CAC / CC(J), CJ / CCJA, EJA / E
Sufixos de projeto externo	-CS, -2CS / -CS2, -2CS2 / -CS5, -2CS5 / -RS, -2RS / -RS5, -2RS5 / K, K30
Sufixos de projeto da gaiola	F / FA / J / JA / MA
Sufixo dos materiais, tratamento térmico	235220 / HA3
Sufixo de precisão, folga, pré-carga, giro	C08 / C083 / C084 / C2, C3, C4, C5 / P5, P6, P62
Sufixo de lubrificação	GEM9 / GLE / VT143, VT143B, VT143C / W64

E a lista continua… Clique aqui para ver no site da SKF o que cada letra significa.

Concluindo, cada fabricante tem seus próprios códigos. Algumas séries são mais padronizadas e outras menos.

- Última atualização: 08/14/2019

---
